- مرفقين بزاوية 45 درجة و90 درجة (رقم المنتج الخاص بنا FP-45Ti)

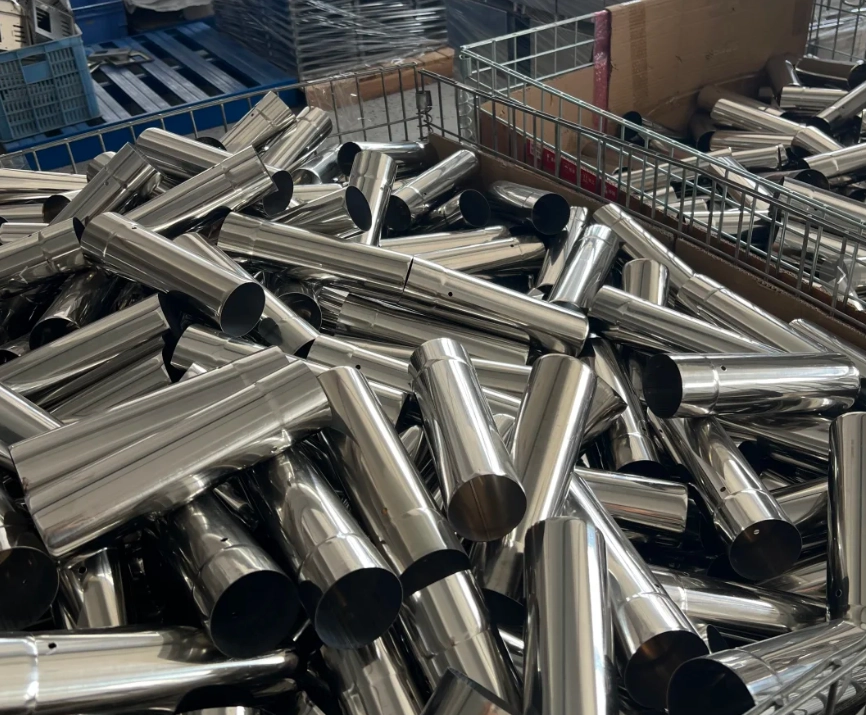

- طقم أنابيب مستقيمة بطول 2.1 متر FP-21Ti
- مادة مانعة للتسرب من السيليكون عالية الحرارة 600 درجة مئوية
- قلم شاربي + منشار ثقب 120 مم (معدني)
- بكرة أو مفك براغي لدرز الأنابيب
- قفازات جلدية (لا تستخدم البوليستر أبدًا)
------------------------------------------------
2. السلامة أولاً - متى لا ينبغي التثبيت
- رياح >25 كم/ساعة - خطر إمالة الأنبوب
- قماش بوليستر تصنيف <400 درجة مئوية - التبديل إلى مقبس أراميد
- مستودع داخلي – يتراكم أول أكسيد الكربون بدون تهوية
------------------------------------------------
3. اختيار قطر الأنبوب الصحيح
القاعدة: 1 كيلو وات يحتاج إلى مساحة مخرج ≈8 سم².
موقد 5 كيلو وات → أنبوب ∅60 مم (28 سم²)
موقد 9 كيلو وات → أنبوب ∅75 مم (44 سم²)
يؤدي عدم التطابق إلى انخفاض الكفاءة بنسبة 12% وزيادة ثاني أكسيد الكربون.
------------------------------------------------

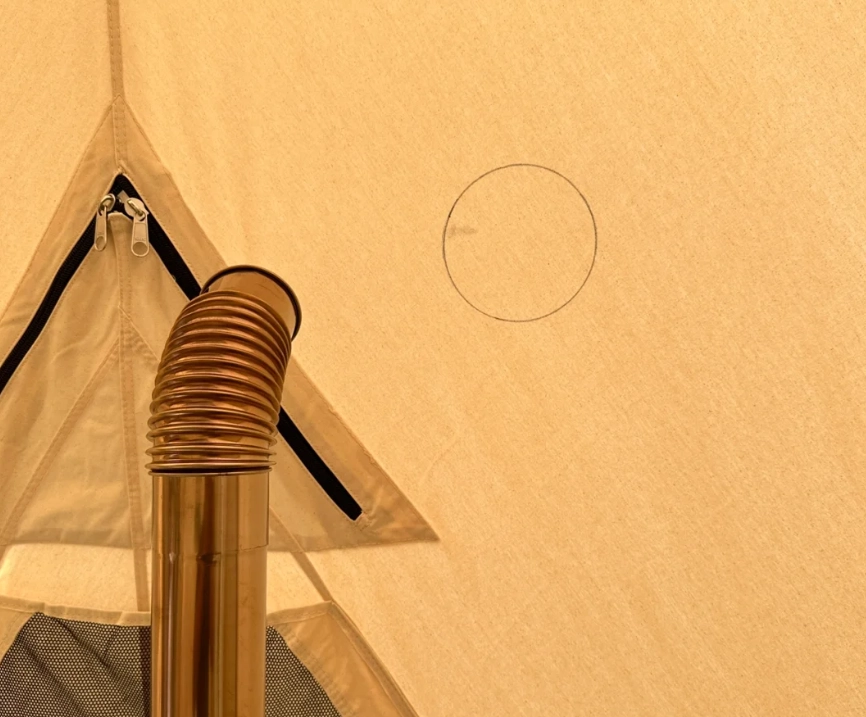

4. وضع العلامات وقطع مقبس الموقد
الخطوة 1: نصب الخيمة، وخطوط التوتر.
الخطوة الثانية: قم بقياس زاوية 45 درجة من أعلى القمة (تحت تأثير قطرات المطر). حدد المركز.

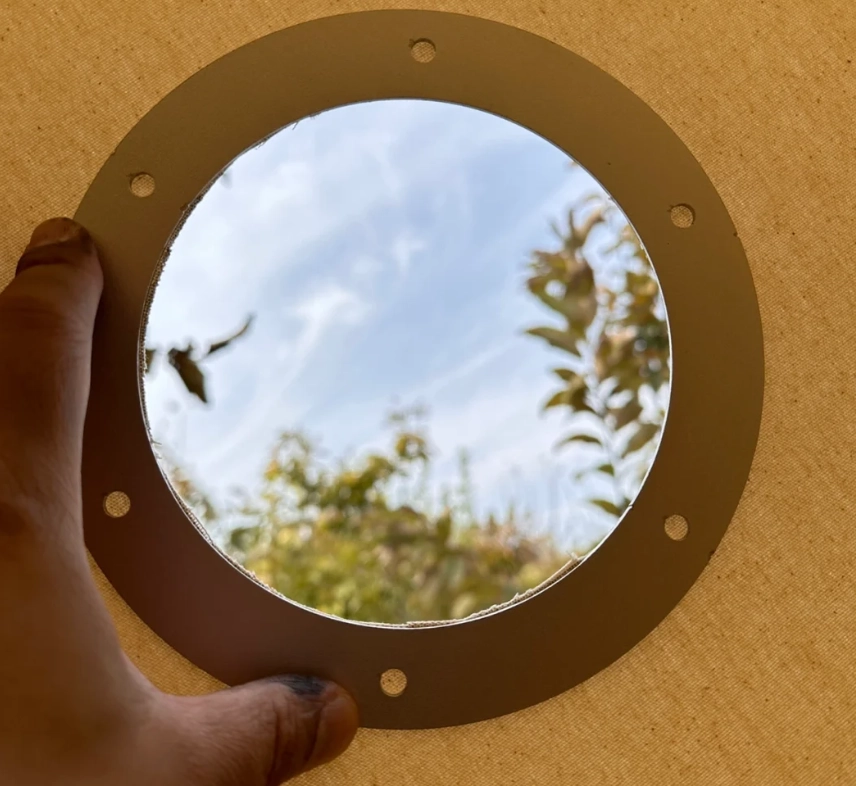

الخطوة 3: قم بعمل ثقب بقطر 120 مم لأنبوب بقطر 75 مم تقريبًا؛ واترك حافة 5 مم لمسامير الطوق.
الخطوة 4: قم بخياطة رقعة الأراميد المقاومة للحريق (المضمنة في مجموعة FP-KIT الخاصة بنا) حول القطع - لمنع التآكل.
------------------------------------------------

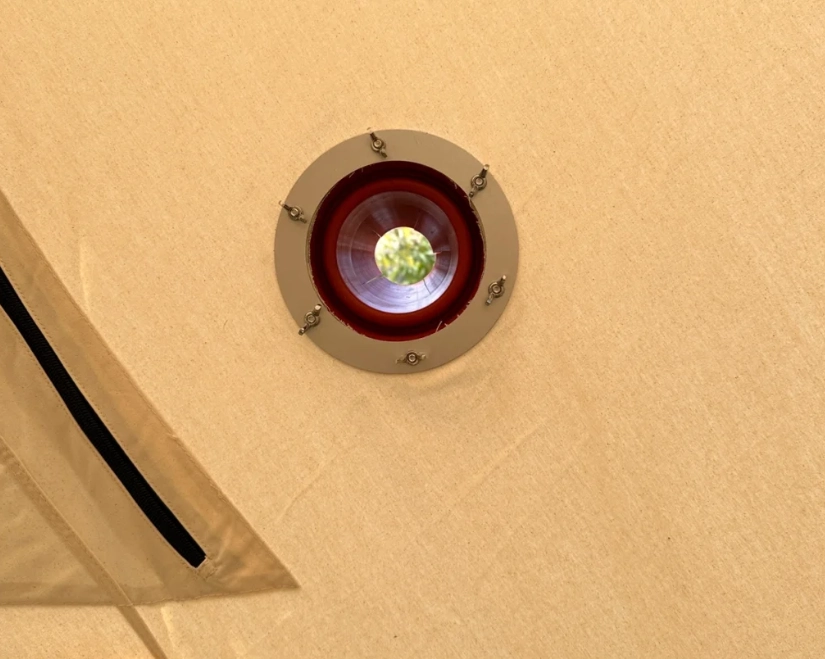

5. إغلاق الطوق (فيديو 45 ثانية)
- قم بإدخال طوق الفولاذ المقاوم للصدأ من خلال القماش.
- حافة خلفية 15 مم، 6 مسامير.
- قم بتشغيل سيليكون عالي الحرارة بقطر 6 مم على كلا الجانبين.
- اتركه يجف لمدة 30 دقيقة قبل إدخال الأنبوب.
|
|
|
|
------------------------------------------------

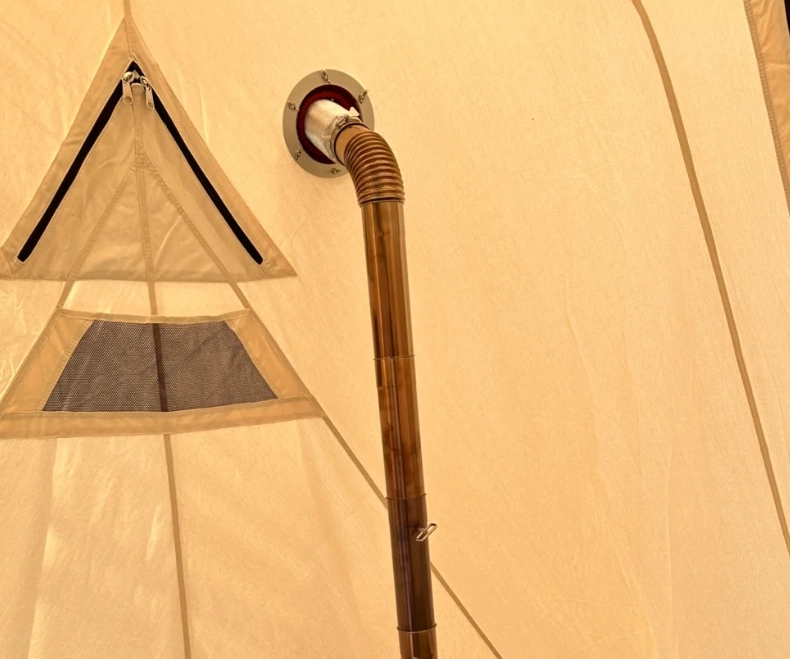

6. تجميع أقسام الأنابيب
نصيحة: يجب أن يكون هناك تداخل بمقدار 30 مم على الأقل لكل مفصل - مما يحافظ على المسودة ويضيف الاستقرار.
يضمن خط المحاذاة المحفور بالليزر التواءً بمقدار 0 درجة في كل مرة (تحديثنا لعام 2025).
تواجه طبقات القفل الدوارة بعيدًا عن الرياح → 7% أقل من تنقيط الكريوزوت.
------------------------------------------------
7. تركيب مانع الشرر وغطاء المطر
شبكة 0.8 مم تلتقط 95٪ > 0.7 مم من الجمر.
يجب أن تفتح مفصلة غطاء المطر بزاوية 110 درجة حتى يخرج الغاز الساخن بشكل عمودي - مما يمنع "الانتفاخ الخلفي" عند فتح الباب.
------------------------------------------------

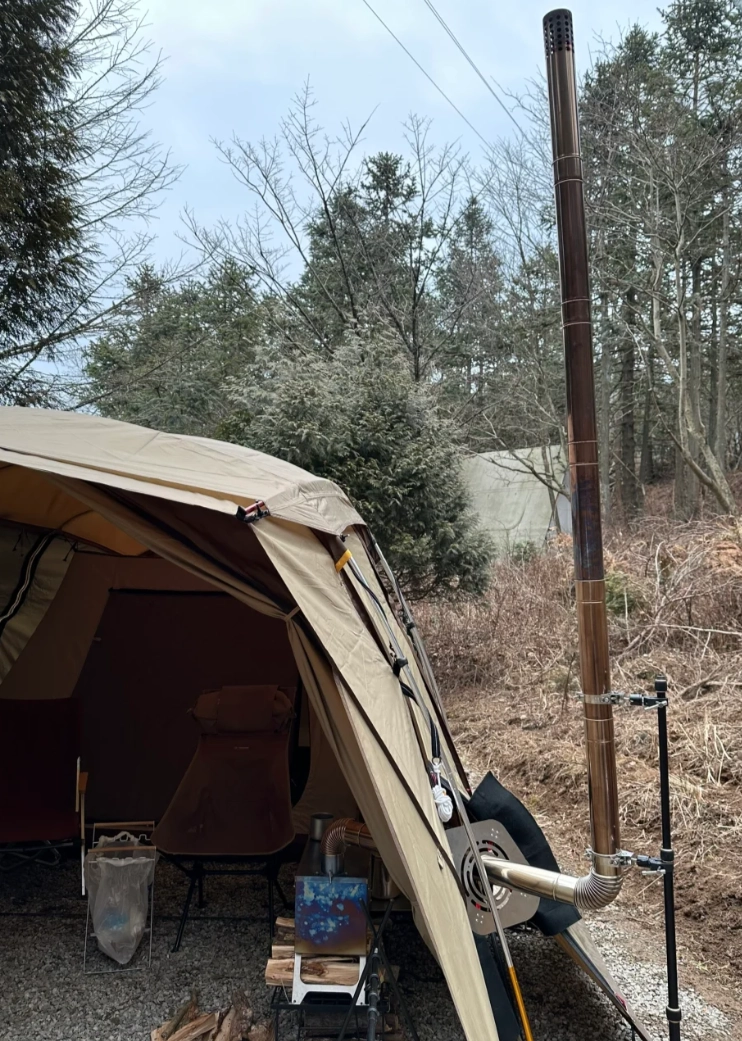

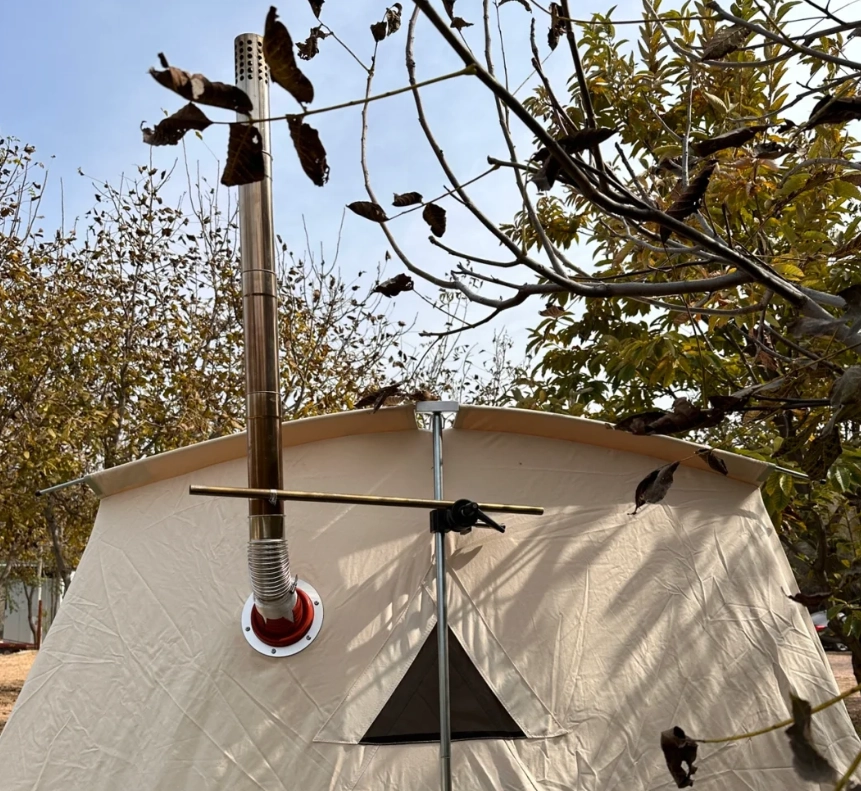

8. خط التوجيه وتدعيم الرياح
استخدم سلك كيفلر مقاس 2 مم، بمسافة 120 درجة، وقوة شد 15 نيوتن.
يمنع اهتزاز الأنابيب الذي يسبب إجهاد القماش بعد 3 ساعات.
أضف مشبك زنبركي (مرفق) - يتم تحرير السلك عند هبوب عاصفة تبلغ سرعتها 40 نيوتن، مما يوفر قماش الخيمة.
------------------------------------------------
9. اختبار احتراق الضوء الأول
إشعال خفيف 0.5 كجم، مخمد مفتوح 100%.
الهدف: درجة حرارة السطح 250 درجة مئوية لمدة 20 دقيقة - بوليمر السيليكون، يثبت ذاكرة الحشية.
إنذار أول أكسيد الكربون <50 جزء في المليون داخل الخيمة = نجاح.
------------------------------------------------
10. الصيانة والتعبئة
- اطرق الأنبوب بلطف، ثم قم بإزالة الرماد المتطاير.
- امسحي الجزء الداخلي بقطعة قماش مبللة بالخل، ثم جففيها، ولفيها على شكل حزمة بحجم 25×8 سم.
- يحفظ في كيس أنبوبي من التيتانيوم – الوزن 90 جرام، سعر DDP 12 دولارًا.
------------------------------------------------
11. الأخطاء الشائعة
- زاوية الرفع خاطئة → يتساقط المطر على سطح الموقد
- تداخل مفقود → ينفصل الأنبوب عند 300 درجة مئوية
- خيط البوليستر → يذوب، ويتسع الثقب
------------------------------------------------
12. اطلب قطع الغيار DDP
كوع واحد، حشية، أو طقم كامل بطول ٢.١ متر - نشحن DDP إلى الولايات المتحدة/الاتحاد الأوروبي خلال ٥-٧ أيام. الحد الأدنى لكمية الطلب بالجملة ٥٠ مجموعة، أو فوب أو DDP من أمازون إف بي إيه.
